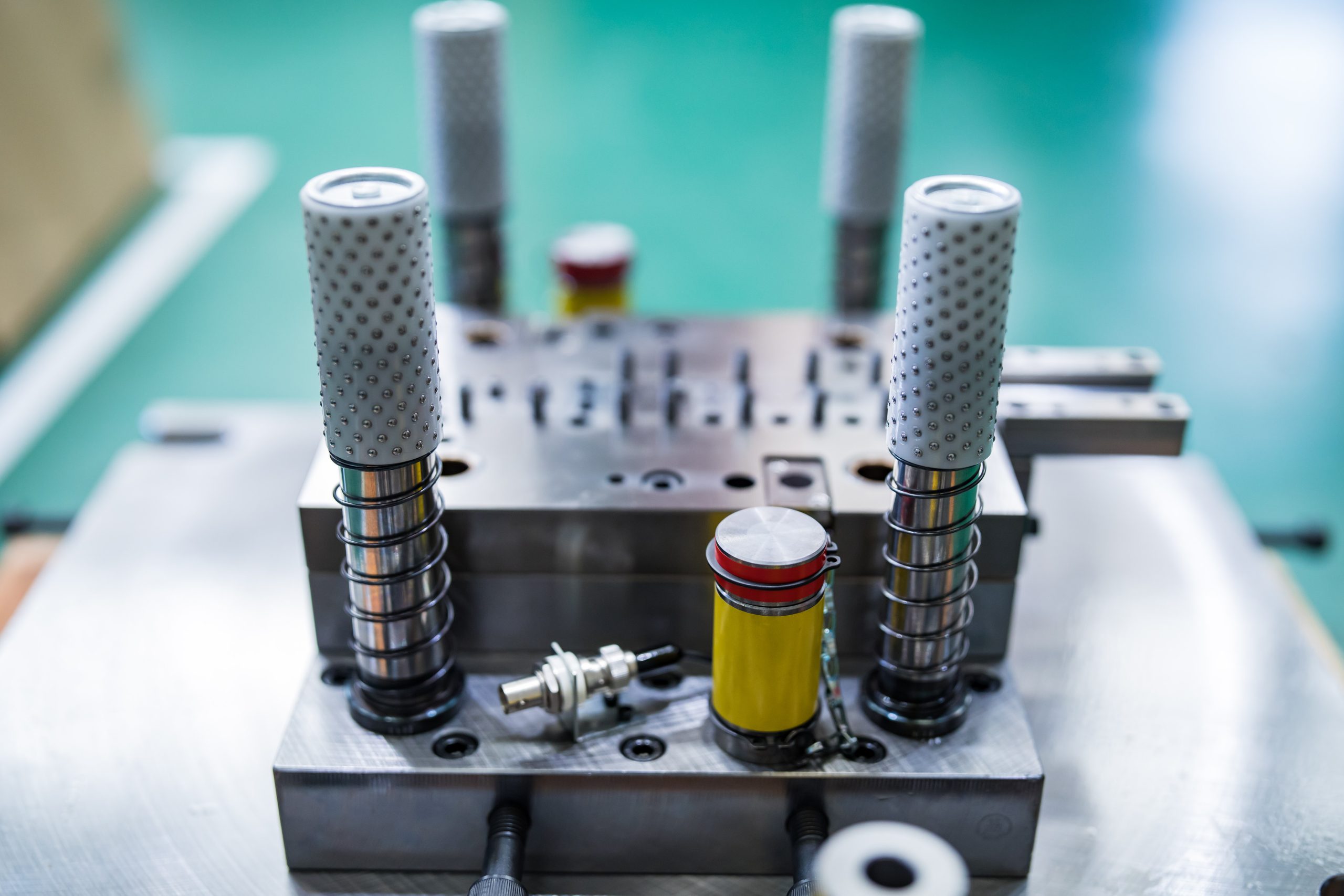

金型とは

プレス加工品を製作するためにまず必要となるのは「金型」です。

金型とは、製品を早く、安く、均一に作るために使用する「型」のこと。ほとんどが金属製ですが、ガラス製や樹脂製、セラミック製のものもあります。

金型は、鉄板などの材料に対して直接「切る」「曲げる」「絞る」といった加工を施し、希望の形の部品を作り出します。

金型の品質や性能によって、プレス加工の生産性やプレス加工品の品質が左右されるので、大変重要なものなのです。

私たちの身の回りにあるさまざまな製品は、金型を使って製作されています。

例えば自動車なら、タイヤはゴム用金型、ボディーはプレス金型、そして内装部品のほとんどはプラスチック用金型を使って作られているのです。

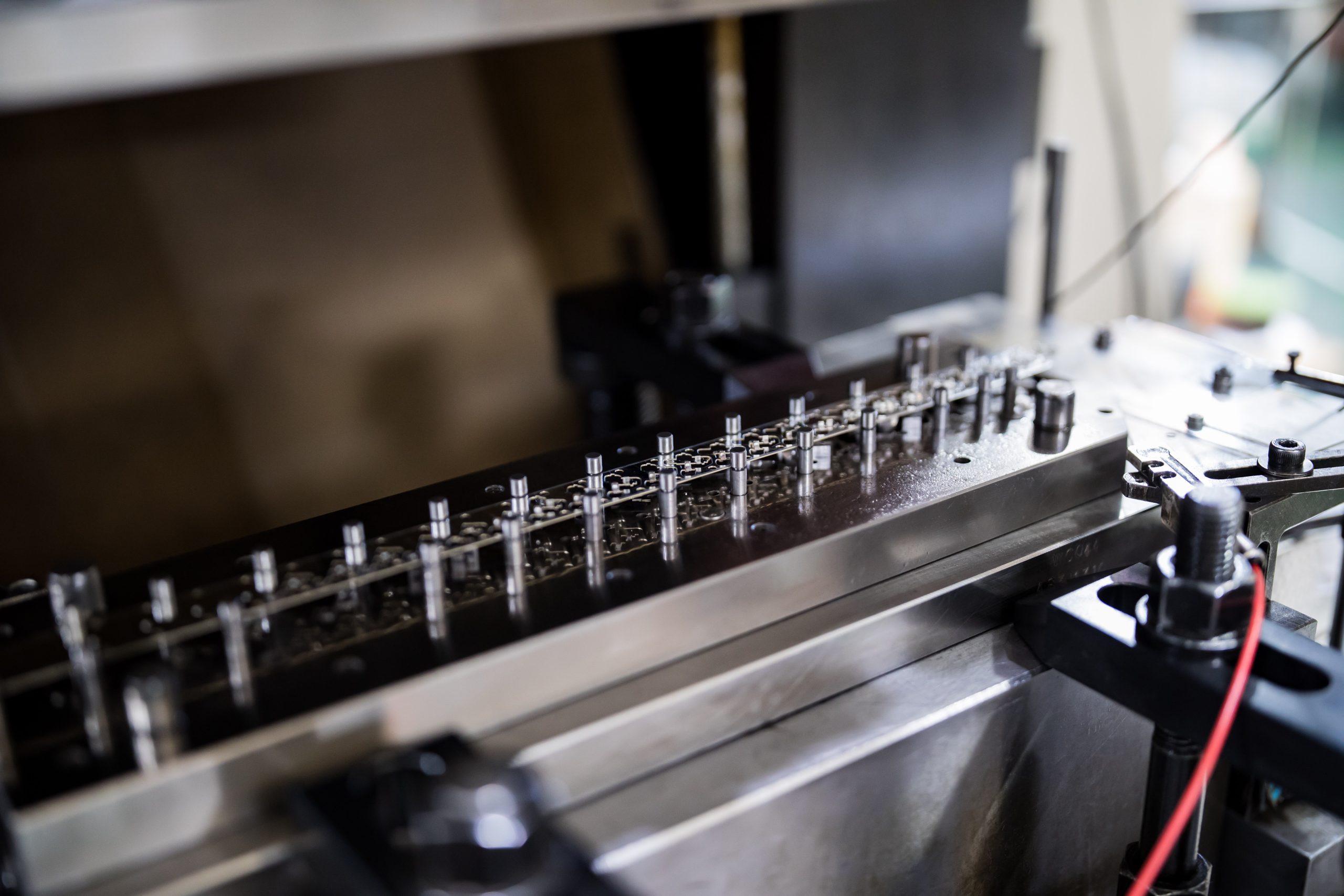

実際の製作作業としては、この金型をプレス機械に取り付けてプレス加工を行っていきます。

金型はハサミのような一対の刃物（ツール）となっています。

まず一方の刃をスライドに取り付け、もう一方の刃をボルスタに固定します。

スライドに取り付けられた金型（上側の金型）を上型、ボルスタ側の金型は下型といいます。

刃と刃の間に鉄板を置き、スライドを降ろすことで鉄板が切断される仕組みになっています。

プレス加工とは
プレス加工は、コイル状（テープや包帯のように巻いてある状態）の鉄板に、切断・穴あけ・曲げといった加工を行う工程のことをいいます。鉄板を引き出して寸法どおりに切断し、金型を使って圧力（成形荷重）を加え、その鉄板にプレス機械で加工していきます。

プレス加工は精度の高い製品を大量に、安価で作ることができる優れた特性を持っており、機械・金属製品製造業などにおいて重要な産業技術となっています。

自動車のボディー、家電製品の部品など、社会生活に密着した工業製品として広い範囲でプレス加工製品が使われています。

自動車産業や弱電産業などの量産工業の発展に伴って、プレス加工業界もめざましい発展をとげています。

プレス加工は、プレス機械と2個以上の対になった金型を用いて加工を行います。
金型間に鉄板などの材料を置いて、金型で被加工材に強い力を加えることにより、「切る」「曲げる」「絞る」といった加工を施し、希望の形の部品を作り出します。

プレス機械は、この時材料に加えられる力の反力を、機械自体で支えられるように設計されています。
プレス機械の構造要素は多種類あり、さらにそれらの要素が様々に組み合わされるため、その形式と種類は非常に多岐に渡ります。
